FESTO

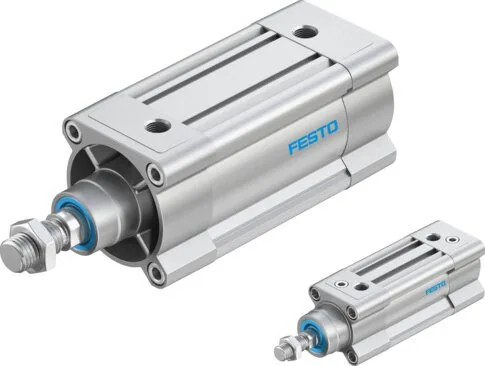

FESTO 1463770
Цилиндр
488,20 €
Цена по последнему запросу. Актуальная стоимость может отличаться — уточняйте перед заказом.
| Бренд | FESTO |
| Артикул | 1463770 |
| Состояние | Новое, заводская упаковка |
| Наличие | Под заказ |
| Срок поставки | 2 – 6 недель |
| Гарантия | 12 месяцев от производителя |
Технические характеристики 1463770
- Рабочее давление
- 0.01…1.2 МПа
- Пневмоприсоединение
- G1/4
- Температура окружающей среды
- -40…150 °C
- Ход
- 1…2800 мм
- Диаметр поршня
- 50 мм
- Принцип действия
- Двустороннего действия
- Взрывозащита
- Зона 1 (ATEX)
- Взрывозащита и защита
- Zone 1 (ATEX), Zone 1 (UKEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 21 (UKEX), Zone 22 (ATEX)
Показать все характеристики — ещё 69 параметров
- Взрывоопасная температура окружающей среды
- -20°C <= Ta <= +60°C
- Давление блокировки
- ≤ 0.05 МПа
- Давление отпускания блока зажима
- 0.3 МПа
- Давление разблокировки
- ≥ 0.15 МПа
- Датчик положения
- Через датчик приближения
- Демпфирование
- Эластичные демпфирующие кольца с двух сторон
- Длина амортизации
- 0…22 мм
- Длина демпфирования
- 0 мм...22 мм
- Исполнения
- For unlubricated operation
- Категория ATEX для газа
- II 2G
- Категория ATEX для пыли
- II 2D
- Класс коррозионной стойкости (CRC)
- 2 - Умеренная коррозионная нагрузка, 3 - Высокая коррозионная нагрузка
- Класс коррозионной стойкости CRC
- 2 — умеренная коррозионная нагрузка
- Конец штока поршня
- Внешняя резьба, внутренняя резьба
- Конструктивное исполнение
- Поршень, Штанга поршня, Профильный ствол
- Конструкция
- Поршень
- Макс. момент для защиты от вращения
- 1.5 Н·м
- Макс. угол поворота штока поршня +/-
- -0.45…0.45 deg
- Маркировка CE
- По директиве ЕС о взрывозащите (ATEX)
- Маркировка CE (см. декларацию соответствия)
- согласно директиве ЕС по защите от взрыва (ATEX)
- Маркировка UKCA
- По нормам Великобритании о взрывозащите
- Маркировка UKCA (см. декларацию соответствия)
- согл. британским инструкциям EX
- Материал болтов фланца
- Сталь, оцинкованная
- Материал буферного уплотнения
- FPM, TPE-U(PU)
- Материал гайки
- Сталь, оцинкованная
- Материал гильзы цилиндра
- Деформируемый алюминиевый сплав, гладкое анодирование
- Материал захватных губок блока зажима
- Латунь
- Материал корпуса блока зажима
- Деформируемый алюминиевый сплав, анодированный
- Материал крышки
- Литое алюминиевое изделие, покрытое
- Материал мехов
- NBR, PA
- Материал очистителя штока
- Латунь, Армированная PTFE, TPE-E
- Материал очистителя штока поршня
- FPM, HNBR, защитное заземление, TPE-U(PU)
- Материал подушки поршня
- Aluminum, POM
- Материал подшипника
- Бронза, Металлополимерный композит, POM
- Материал поршня
- Деформируемый алюминиевый сплав
- Материал поршня блока зажима
- POM
- Материал поршня фиксирования конечного положения
- Закалённая сталь
- Материал пружины
- Пружинная сталь, высоколегированная нержавеющая сталь
- Материал стенки цилиндра
- Деформируемый алюминиевый сплав, гладко анодированный
- Материал уплотнения поршня
- FPM, HNBR, TPE-U(PU)
- Материал фиксирования конечного положения корпуса
- Деформируемый алюминиевый сплав, анодированный
- Материал штока
- High-alloy нержавеющая сталь, hard chrome-plated
- Материал штока поршня
- коррозионностойкая сталь высокого качества, жёсткий хром с гальваническим покрытием, Сталь высокого качества, коррозионностойкая сталь высокого качества
- Монтажное положение
- Любое
- На основе стандарта
- ISO 15552
- Надбавка за вес на 10 мм удлинения резьбы штока поршня
- 14 г
- Надбавка за вес на 10 мм удлинения штока поршня
- 25 г
- Обозначение
- 00991217, 00991218, 00991235, 00991237, 00991257, 00991258, 00991907, 00991910, 00992970, 00992971
- Определение положения
- Через бесконтактный датчик
- Осевой люфт блока зажима
- 0.8 мм
- Осевой люфт фиксирования конечного положения
- 1.3 мм
- Примечание по материалам
- Соответствует RoHS
- Примечание по рабочей и управляющей среде
- Работа с маслом возможна (требуется для дальнейшего использования)
- Принцип действия блока зажима
- Втягивание, Выдвижение, Статический режим, Отпуск через сжатый воздух, Фрикционное зажатие через силу пружины
- Принцип действия фиксирования конечного положения
- Позиционное блокирование стопорным цилиндром, Отпуск через сжатый воздух
- Рабочая среда
- Сжатый воздух согласно ISO 8573-1:2010 [7:4:4]
- Режим работы
- Двусторонний
- Резьба штока
- M16x1.5, M10
- Сертификация взрывозащиты вне ЕС
- EPL Db (GB), EPL Gb (GB)
- Соответствие стандарту
- ISO 15552
- Соответствие LABS (PWIS)
- VDMA24364-B1/B2-L, VDMA24364 Зона III
- Способ монтажа
- С внутренней резьбой, С аксессуарами
- Статическая удерживающая сила блока зажима
- 1400 Н
- Статическая удерживающая сила фиксирования конечного положения
- 2000 Н
- Теоретическая сила при 6 bar, ход вперёд
- 990…1178 Н
- Теоретическая сила при 6 bar, ход назад
- 990 Н
- Тип взрывозащиты для газа
- Ex h IIC T4 Gb
- Тип взрывозащиты для пыли
- Ex h IIIC T120°C Db
- Энергия удара в конечных положениях
- 0.3…1 J
Цилиндр преобразует давление среды в линейное движение штока — в пневматике или гидравлике. Диаметр, ход и присоединение решают, встанет ли он на место и разовьёт ли нужное усилие.
Ориентир по цене
1463770 за 488,20 € — 195-я по цене из 263 позиций типа «цилиндр» в каталоге FESTO. Около медианы: диапазон группы — от 26,82 до 2 746,48 €, медиана 271,99 €. Эта позиция дороже медианы группы на 79 %.
Описание 1463770
Цилиндр FESTO 1463770. двустороннего действия, рабочее давление 0.01…1.2 МПа, пневмоприсоединение G1/4, температура окружающей среды -40…150 °C, ход 1…2800 мм.
Как убедиться, что нужен именно 1463770
- Проверьте диаметр поршня и ход штока
- Проверьте рабочую среду — воздух или масло
- Проверьте тип присоединения и крепления
Пришлите фото шильдика — инженер сверит модель до оформления заказа. Условия: доставка и оплата, гарантия и возврат.
