FESTO
FESTO 196155

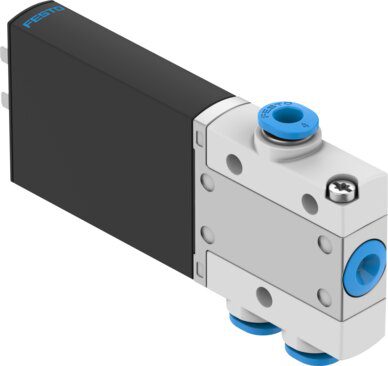

Распределитель с эл.магнитным управлением MHE2-MS1H-3/20-QS-4 24 VDC
101,34 €
Цена по последнему запросу. Актуальная стоимость может отличаться — уточняйте перед заказом.
| Бренд | FESTO |
| Артикул | 196155 |
| Состояние | Новое, заводская упаковка |
| Наличие | Под заказ |
| Срок поставки | 2 – 6 недель |
| Гарантия | 12 месяцев от производителя |
Технические характеристики 196155
- Рабочее давление
- -0.09…0.8 МПа
- Рабочее напряжение
- 24 В DC
- Электроприсоединение
- 2-pin
- Условный проход
- 2 мм
- Температура окружающей среды
- -5…60 °C
- Температура среды
- -5…60 °C
- Степень защиты
- IP65
- Масса
- 60 г
Показать все характеристики — ещё 66 параметров
- Номинальный расход (по DIN 1343)
- 100 л/мин
- Функция распределителя
- 3/2-way, односторонний электромагнит, открытый
- Материал корпуса
- Литое изделие из цинка, покрытое
- Виброустойчивость
- Испытание при транспортировке с уровнем тяжести 2 по FN 942017-4 и EN 60068-2-6
- Время включения
- 1.7 мс
- Время выключения
- 2 мс
- Время отключения
- 2 мс
- Дополнительные функции
- Защитная цепь
- Допуск для времени включения
- +10%/-30%
- Допуск для времени отключения
- +10%/-30%
- Допустимые колебания напряжения
- +/- 10%
- Защита от обратной полярности
- Биполярный
- Защита от переполюсовки
- Bipolar
- Изменение времени переключения при 1 Hz и выше
- 0.2 мс
- Класс коррозионной стойкости (CRC)
- 2 - Умеренная коррозионная нагрузка
- Класс коррозионной стойкости CRC
- 2 — умеренная коррозионная нагрузка
- Конструктивное исполнение
- Предохранительный тарельчатый клапан
- Конструкция
- Pressure relief poppet valve
- Макс. частота коммутации
- 330 Гц
- Макс. частота переключения
- 330 Гц
- Маркировка CE
- По директиве ЕС об ЭМС
- Маркировка CE (см. декларацию соответствия)
- Согласно директиве ЕС об ЭМС, согласно директиве ЕС об RoHS
- Маркировка UKCA
- По нормам Великобритании об ЭМС
- Маркировка UKCA (см. декларацию соответствия)
- По нормам UK RoHS
- Материал винтов
- Оцинкованная сталь
- Материал уплотнений
- HNBR, NBR
- Монтажное положение
- Любое
- Направление потока
- Реверсивный с ограничениями
- Обозначение
- 00991322
- Ограничения по температуре среды
- As a function of switching frequency (see graph)
- Ограниченная температура окружающей среды и рабочей среды
- В зависимости от частоты переключения (см. схему)
- Перекрытие
- Отрицательное перекрытие
- Пневматическое подключение 11
- QS-4
- Пневматическое соединение 2
- QS-4
- Пневматическое соединение 33
- QS-4
- Пневмоприсоединение, порт 2
- QS-4
- Пригодность для чистых помещений, измеренная в соответствии с ISO 14644-14
- Класс 6 согласно ISO 14644-1
- Примечание о размере сетки
- Минимальное расстояние между клапанами 4 мм
- Примечание по материалам
- Соответствует RoHS
- Примечание по рабочей и управляющей среде
- Работа с маслом возможна (требуется для дальнейшего использования)
- Принцип уплотнения
- Мягкий
- Продолжительность включения
- 100%
- Рабочая среда
- Сжатый воздух согласно ISO 8573-1:2010 [7:4:4]
- Рабочее давление, обратимое
- -0.09…0.1 МПа
- Рабочий пневматический порт
- QS-4
- Размер ширины
- 14 мм
- Ручное управление
- Без фиксации
- Ручной дублёр
- Non-detenting
- Сертификация
- Метка соответствия RCM, c UL us - Признан (OL)
- Соответствие LABS (PWIS)
- VDMA24364-B1/B2-L
- Способ монтажа
- Со сквозным отверстием
- Способ сброса
- Механическая пружина
- Строительная ширина
- 10 мм
- Тип возврата
- Механическая пружина
- Тип привода
- Электрический
- Тип управления
- прямо
- Ударопрочность
- Ударные испытания, степень жёсткости 2 по FN 942017-5 и EN 60068-2-27
- Удароустойчивость
- Тест ударопрочности уровень серьезности 2 в соответствии с FN 942017-5 и EN 60068-2-27
- Функция выпуска воздуха
- Регулируемый
- Функция выхлопа
- Дросселируется
- Функция клапана
- 3/2-ходовой, моностабильный, открытый
- Характеристики катушки
- 24 В DC: фаза низкого тока 1.25 Вт, фаза высокого тока 5.0 Вт
- Цикл работы
- 100%
- Шаг сетки
- 14 мм
- Ширина
- 10 мм
- Электрическое соединение
- 2-контактный, Вилка
Распределитель с эл.магнитным управлением MHE2-MS1H-3/20-QS-4 24 VDC — промышленный компонент под заказ. Поставляем оригинал с документами; при снятии с производства подбираем аналог с теми же параметрами.
Описание 196155
Распределитель с эл.магнитным управлением MHE2-MS1H-3/20-QS-4 24 VDC FESTO 196155. рабочее давление -0.09…0.8 МПа, рабочее напряжение 24 В DC, электроприсоединение 2-pin, условный проход 2 мм, температура окружающей среды -5…60 °C.
Как убедиться, что нужен именно 196155
- Проверьте маркировку модели и серии на корпусе или шильдике
- Проверьте тип и размер присоединения
- Проверьте рабочие параметры системы, куда ставится узел
Пришлите фото шильдика — инженер сверит модель до оформления заказа. Условия: доставка и оплата, гарантия и возврат.
