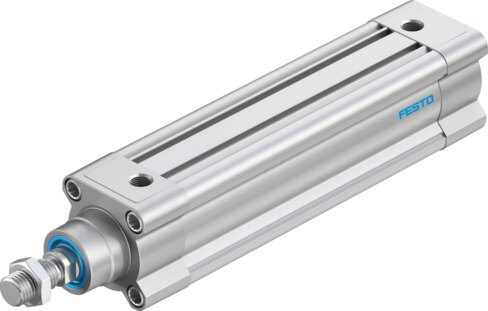

FESTO DSBC-50-160-PPVA-N3
Цилиндр
| Бренд | FESTO |
| Артикул | DSBC-50-160-PPVA-N3 |
| Состояние | Новое, заводская упаковка |
| Наличие | Под заказ |
| Срок поставки | 2 – 6 недель |
| Гарантия | 12 месяцев от производителя |
Технические характеристики DSBC-50-160-PPVA-N3
- Рабочее давление
- 0.04 МПа...1.2 МПа
- Пневмоприсоединение
- G1/4
- Температура окружающей среды
- -20 °C...80 °C
- Масса
- 2086 г
- Ход
- 160 мм
- Диаметр поршня
- 50 мм
- Принцип действия
- Двустороннего действия
- Базовая масса при ходе 0 мм
- 1190 г
Показать все характеристики — ещё 31 параметр
- Демпфирование
- Пневмодемпфирование, регулируемое с двух сторон
- Длина демпфирования
- 22 мм
- Доп. масса на 10 мм хода
- 56 г
- Доп. подвижная масса на 10 мм хода
- 25 г
- Исполнения
- Шток с одной стороны
- Класс коррозионной стойкости CRC
- 2 — умеренная коррозионная нагрузка
- Конструкция
- Поршень
- Материал буферного уплотнения
- TPE-U(PU)
- Материал винтов фланца
- Оцинкованная сталь
- Материал гайки
- Оцинкованная сталь
- Материал гильзы цилиндра
- Деформируемый алюминиевый сплав, гладкое анодирование
- Материал грязесъёмника штока
- TPE-U(PU)
- Материал демпфирующей втулки
- POM
- Материал крышки
- Coated die-cast aluminium
- Материал подшипника
- POM
- Материал поршня
- Деформируемый алюминиевый сплав
- Материал уплотнения поршня
- TPE-U(PU)
- Материал штока
- Высоколегированная сталь
- Монтажное положение
- Any
- Окончание штока
- Наружная резьба
- Определение положения
- Через бесконтактный датчик
- Подвижная масса
- 765 г
- Подвижная масса при ходе 0 мм
- 365 г
- Примечание по материалам
- RoHS compliant
- Примечание по рабочей и управляющей среде
- Допускается работа со смазкой
- Рабочая среда
- Сжатый воздух по ISO 8573-1:2010 [7:4:4]
- Резьба штока
- M16x1.5
- Соответствие стандарту
- ISO 15552
- Соответствие LABS (PWIS)
- VDMA24364-B1/B2-L
- Энергия удара в конечных положениях
- 1 J
- Способ монтажа
- Either:
Расшифровка кода заказа DSBC-50-160-PPVA-N3
- DSBC — Серия
- пневмоцилиндр по ISO 15552
- 50 — Диаметр поршня
- 50 мм
- 160 — Ход
- 160 мм
- PPVA — Опция
- регулируемое пневмодемпфирование с двух сторон
- N3 — Опция
- крепление по ISO 15552
Расшифровка приведена по типовой номенклатуре Festo. Точную спецификацию исполнения уточняйте по даташиту или шильдику.
Цилиндр преобразует давление среды в линейное движение штока — в пневматике или гидравлике. Диаметр, ход и присоединение решают, встанет ли он на место и разовьёт ли нужное усилие.
Ориентир по цене
DSBC-50-160-PPVA-N3 за 398,08 € — 174-я по цене из 263 позиций типа «цилиндр» в каталоге FESTO. Около медианы: диапазон группы — от 26,82 до 2 746,48 €, медиана 271,99 €. Эта позиция дороже медианы группы на 46 %.
Описание DSBC-50-160-PPVA-N3
Цилиндр FESTO DSBC-50-160-PPVA-N3. двустороннего действия, рабочее давление 0.04 МПа...1.2 МПа, пневмоприсоединение G1/4, температура окружающей среды -20 °C...80 °C, масса 2086 г.
- Проверьте диаметр поршня и ход штока
- Проверьте рабочую среду — воздух или масло
- Проверьте тип присоединения и крепления
Пришлите фото шильдика — инженер сверит модель до оформления заказа. Условия: доставка и оплата, гарантия и возврат.
